G139

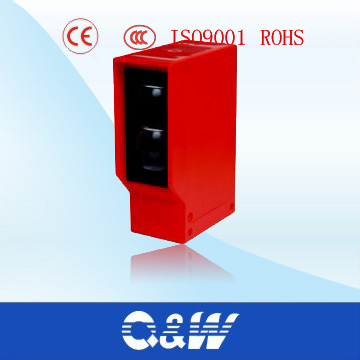

Classification: Sensor - Photoelectric Switch


G139









 DETECT DISTANCE
               1m

         DC            NO           G139-3A1NA
                     NPN           NC           G139-3A1NB
     Diffuse     10-30VDC
        NO+NC           G139-3A1NC
      type
                NO           G139-3A1PA


         PNP           NC           G139-3A1PB



        NO+NC           G139-3A1PC

      AC     Control-silicon          NO           G139-2A1LA


         NC

     90-250VAC        Relay output
           G139-2A1JC







     Detect distance
                 5m

                   NO            G139-3B5NA

         DC             NPN         NC            G139-3B5NB

      10-30VDC
        NO+NC            G139-3B5NC
 Retroreflective

        NO            G139-3B5PA
   type
            PNP         NC            G139-3B5PB



        NO+NC            G139-3B5PC

          AC     Control-silicon         NO            G139-2B5LA

     90-250VAC
        NC


     Relay output
            G139-2B5JC







   Detect distance
                 10m



         NO             G139-3C10NA
                        NPN          NC             G139-3C10NB

       DC
         NO+NC              G139-3C10NC
  Trough beam
         NO             G139-3C10PA
                   PNP          NC             G139-3C10PB
    type

         NO+NC             G139-3C10PC

       AC      Control-silicon          NO             G139-2C10LA

   90-250VAC
         NC


      Relay output
             G139-2C10JC





  Control output                          DC:200mA   AC:300mA
  consumption current


     DC<15mA   AC<10mA
  Response time


     DC<2mS     AC<20mS
  Directional angle


     3 -10
  Detected object


 transparent or opaque body
 enviroment temperature


     -25℃~ +55℃
  shell material


      Plastic
  Protect grade


        IP54
