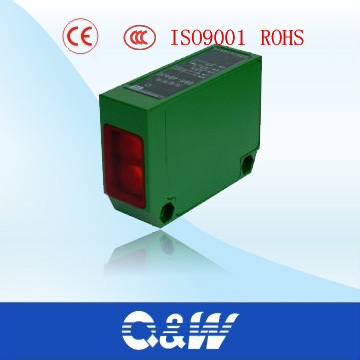

G86

Classification: Sensor - Photoelectric Switch


G86









 DETECT DISTANCE
               70cm

         DC            NO           G86-3A70NA
                     NPN           NC           G86-3A70NB
     Diffuse     10-30VDC
        NO+NC           G86-3A70NC
      type
                NO           G86-3A70PA


         PNP           NC           G86-3A70PB



        NO+NC           G86-3A70PC

      AC     Control-silicon          NO           G86-2A70LA


         NC

     90-250VAC        Relay output
           G86-2A70JC







     Detect distance
                 4m

                   NO            G86-3B4NA

         DC             NPN         NC            G86-3B4NB

      10-30VDC
        NO+NC            G86-3B4NC
 Retroreflective

        NO            G86-3B4PA
   type
            PNP         NC            G86-3B4PB



        NO+NC            G86-3B4PC

          AC     Control-silicon         NO            G86-2B4LA

     90-250VAC
        NC


     Relay output
            G86-2B4JC







   Detect distance
                 10m



         NO             G86-3C10NA
                        NPN          NC             G86-3C10NB

       DC
         NO+NC              G86-3C10NC
  Trough beam
         NO             G86-3C10PA
                   PNP          NC             G86-3C10PB
    type

         NO+NC             G86-3C10PC

       AC      Control-silicon          NO             G86-2C10LA

   90-250VAC
         NC


      Relay output
             G86-2C10JC





  Control output                          DC:200mA   AC:300mA
  consumption current


     DC<15mA   AC<10mA
  Response time


     DC<2mS     AC<20mS
  Directional angle


     3 -10
  Detected object


 transparent or opaque body
 enviroment temperature


     -25℃~ +55℃
  shell material


      Metal
  Protect grade


        IP54
