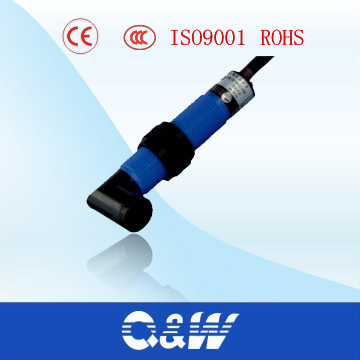

G180

Classification: Sensor - Photoelectric Switch


G180








 DETECT DISTANCE
              10cm

         DC            NO           G180-3A10NA
                     NPN           NC           G180-3A10NB
     Diffuse     10-30VDC
        NO+NC           G180-3A10NC
      type
                NO           G180-3A10PA


         PNP           NC           G180-3A10PB



        NO+NC           G180-3A10PC

      AC     Control-silicon          NO


         NC

     90-250VAC        Relay output







     Detect distance
                 2m

                   NO            G180-3B2NA

         DC             NPN         NC            G180-3B2NB

      10-30VDC
        NO+NC            G180-3B2NC
 Retroreflective

        NO            G180-3B2PA
   type
            PNP         NC            G180-3B2PB



        NO+NC            G180-3B2PC

          AC     Control-silicon         NO

     90-250VAC
        NC


     Relay output







   Detect distance
                 5m



         NO             G180-3C5NA
                        NPN          NC             G180-3C5NB

       DC
         NO+NC              G180-3C5NC
  Trough beam
         NO             G180-3C5PA
                   PNP          NC             G180-3C5PB
    type

         NO+NC             G180-3C5PC

       AC      Control-silicon          NO

   90-250VAC
         NC


      Relay output






  Control output                          DC:200mA   AC:300mA
  consumption current


     DC<15mA   AC<10mA
  Response time


     DC<2mS     AC<20mS
  Directional angle


     3 -10
  Detected object


 transparent or opaque body
 enviroment temperature


     -25℃~ +55℃
  shell material


       Plastic
  Protect grade


        IP66
