G44

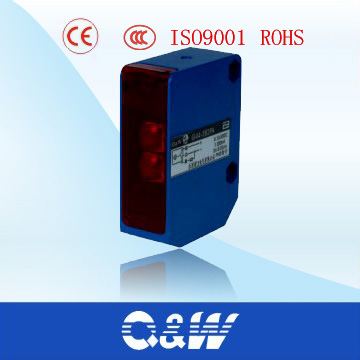

Classification: Sensor - Photoelectric Switch

 G44










 DETECT DISTANCE
                30cm

         DC            NO           G44-3A30NA
                     NPN           NC           G44-3A30NB
     Diffuse     10-30VDC
        NO+NC
      type
                NO           G44-3A30PA


         PNP           NC           G44-3A30PB



        NO+NC

      AC     Control-silicon          NO


         NC

     90-250VAC        Relay output







     Detect distance
                 3m

                   NO            G44-3B4NA

         DC             NPN         NC            G44-3B4NB

      10-30VDC
        NO+NC
 Retroreflective

        NO            G44-3B4PA
   type
            PNP         NC            G44-3B4PB



        NO+NC

          AC     Control-silicon         NO

     90-250VAC
        NC


     Relay output







   Detect distance
                5m



         NO            G44-3C5NA
                        NPN          NC            G44-3C5NB

       DC
         NO+NC
  Trough beam
         NO            G44-3C5PA
                   PNP          NC            G44-3C5PB
    type

         NO+NC

       AC      Control-silicon          NO

   90-250VAC
         NC


      Relay output






  Control output                          DC:200mA   AC:300mA
  consumption current


     DC<15mA   AC<10mA
  Response time


     DC<2mS     AC<20mS
  Directional angle


     3 -10
  Detected object


 transparent or opaque body
 enviroment temperature


     -25℃~ +55℃
  shell material


       Plastic
  Protect grade


        IP54
