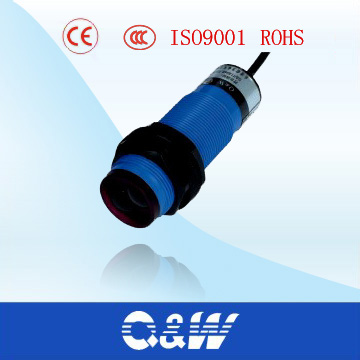

G30

Classification: Sensor - Photoelectric Switch


G30







 DETECT DISTANCE
            20cm~100cm

         DC            NO           G30-3A70NA
                     NPN           NC           G30-3A70NB
     Diffuse     10-30VDC
        NO+NC           G30-3A70NC
      type
                NO           G30-3A70PA


         PNP           NC           G30-3A70PB



        NO+NC           G30-3A70PC

      AC     Control-silicon          NO           G30-2A70LA


         NC           G30-2A70LB

     90-250VAC        Relay output             G30-2A70JC







     Detect distance
             3m

                   NO         G30-3B3NA

         DC             NPN         NC         G30-3B3NB

      10-30VDC
        NO+NC         G30-3B3NC
 Retroreflective

        NO         G30-3B3PA
   type
            PNP         NC         G30-3B3PB



        NO+NC         G30-3B3PC

          AC     Control-silicon         NO         G30-2B3LA

     90-250VAC
        NC         G30-2B3LB


     Relay output            G30-2B3JC







   Detect distance
               10m



         NO          G30-3C101NA

                      NPN          NC          G30-3C101NB

       DC
         NO+NC           G30-3C101NC
  Trough beam
         NO          G30-3C101PA
                   PNP          NC          G30-3C101PB
    type

         NO+NC          G30-3C101PC

       AC      Control-silicon          NO          G30-2C101LA

   90-250VAC
         NC


      Relay output
         G30-2C101JC





  Control output                          DC:200mA   AC:300mA
  consumption current


     DC<15mA   AC<10mA
  Response time


     DC<2mS     AC<20mS
  Directional angle


     3 -10
  Detected object


 transparent or opaque body
 enviroment temperature


     -25℃~ +55℃
  shell material


        Platic
  Protect grade


        IP66
