G14

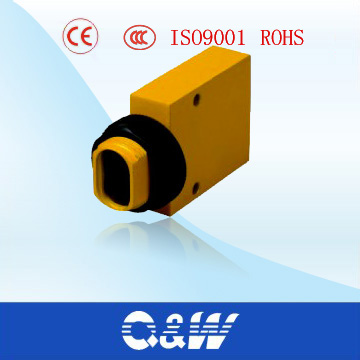

Classification: Sensor - Photoelectric Switch


G14







 DETECT DISTANCE
             10cm

         DC            NO          G14-3A10NA
                     NPN           NC          G14-3A10NB
     Diffuse     10-30VDC
        NO+NC
      type
                NO          G14-3A10PA


         PNP           NC          G14-3A10PB



        NO+NC

      AC     Control-silicon          NO


         NC

     90-250VAC        Relay output







     Detect distance
            1m

                   NO         G14-3B1NA

         DC             NPN         NC         G14-3B1NB

      10-30VDC
        NO+NC
 Retroreflective

        NO         G14-3B1PA
   type
            PNP         NC         G14-3B1PB



        NO+NC

          AC     Control-silicon         NO

     90-250VAC
        NC


     Relay output







   Detect distance
             3m



         NO       G14-3C3NA

                      NPN          NC       G14-3C3NB

       DC
         NO+NC
  Trough beam
         NO        G14-3C3PA
                   PNP          NC        G14-3C3PB
    type

         NO+NC

       AC      Control-silicon          NO

   90-250VAC
         NC


      Relay output






  Control output                          DC:200mA
  consumption current


     DC<15mA
  Response time


     DC<2mS
  Directional angle


     3 -10
  Detected object


 transparent or opaque body
 enviroment temperature


     -25℃~ +55℃
  shell material


        Plastic
  Protect grade


        IP54
