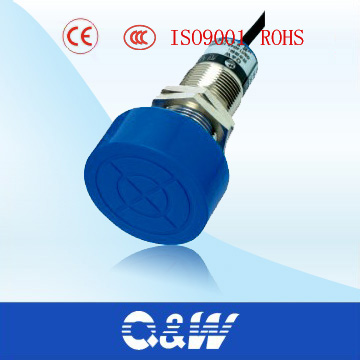

LM480

Classification: Sensor - Proximity Switch - Inductive Proximity Switch - Cylinder Type


LM480







Detect distance



    NO
    NPN                NC

  NO+NC
       DC      PNP   NO
 Flush   6-36VDC
  NC
 Type

  NO+NC

  Two wire    NO
   system   NC
   AC   Control Silicon        NO
  90-250VAC
  NC


  NO+NC
    AC   Relay Output










  Detect distance

            25MM



    NO      LM480-3025NA
    DC    NPN     NC      LM480-3025NB

         NO+NC      LM480-3025NC
    DC
    NO      LM480-3025PA
 Non-    6-36VDC     PNP     NC      LM480-3025PB
 Flush
       NO+NC      LM480-3025PC
 Type    DC   Two wire      NO
     AC    system     NC
   AC 90-250VAC   control silicon     NO      LM480-2025A

    NC      LM480-2025B

    NO+NC
  Relay Output




 Ouput current    DC
         200mA


   Relay output
         300mA/1A

 Output voltage drop
   DC/AC  below 3V/ 10V    two wire below 3.9V

 Consumption current
   DC below 15mA    AC Below10mA

 Detect object
    50 x 50 x 1 A3 iron

 Repeated precision

            0.1

 Response frequency         DC/AC            100Hz /15Hz

 Ambient Temperature
        -25℃~ +75℃

 Shell material

          Metal

 Protection grade

             IP67
