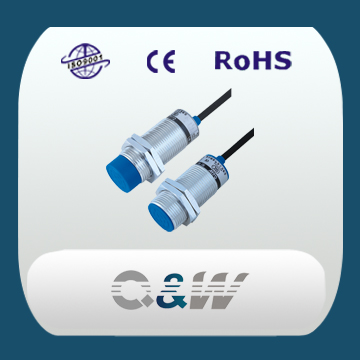

LM24

Classification: Sensor - Proximity Switch - Inductive Proximity Switch - Cylinder Type


LM24







Detect distance
              8mm


    NO       LM24-3008NA
    NPN                NC    LM24-3008NB

  NO+NC                         LM24-3008NC
       DC      PNP   NO    LM24-3008PA
 Flush   6-36VDC
  NC    LM24-3008PB
 Type

  NO+NC    LM24-3008PC

  Two wire    NO    LM24-3008LA
   system   NC     LM24-3008LB
   AC   Control Silicon        NO    LM24-2008A
  90-250VAC
  NC    LM24-2008B


  NO+NC
    AC   Relay Output










  Detect distance

            10MM



    NO      LM24-3010NA
    DC    NPN     NC      LM24-3010NB

         NO+NC      LM24-3010NC
    DC
    NO      LM24-3010PA
 Non-    6-36VDC     PNP     NC      LM24-3010PB
 Flush
       NO+NC      LM24-3010PC
 Type    DC   Two wire      NO      LM24-3010LA
     AC    system     NC      LM24-3010LB
   AC 90-250VAC   control silicon     NO      LM24-2010A

    NC      LM24-2010B

    NO+NC
  Relay Output




 Ouput current    DC
         200mA


   Relay output
         300mA

 Output voltage drop
   DC/AC  below 3V/ 10V    two wire below 3.9V

 Consumption current
   DC below 15mA    AC Below10mA

 Detect object
    24 x 24 x 1 A3 iron

 Repeated precision

              0.02

 Response frequency         DC/AC            200Hz /25Hz

 Ambient Temperature
        -25℃~ +75℃

 Shell material

             Metal

 Protection grade

             IP67
