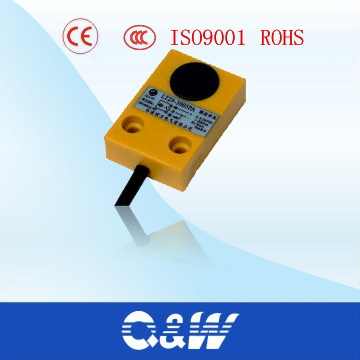

LMF29

Classification: Sensor - Proximity Switch - Inductive Proximity Switch - Square Type


LMF29







Detect distance
                  5mm


    NO            LMF29-3005NA
    NPN                NC        LMF29-3005NB

  NO+NC                              LMF29-3005NC
       DC      PNP   NO         LMF29-3005PA
 Flush   6-36VDC
  NC          LMF29-3005PB
 Type

  NO+NC          LMF29-3005PC

  Two wire    NO          LMF29-3005LA
   system   NC
   AC   Control Silicon        NO          LMF29-2005A
  90-250VAC
  NC          LMF29-2005B


  NO+NC
    AC   Relay Output










  Detect distance

               8mm



    NO         LMF29-3008NA
    DC    NPN     NC         LMF29-3008NB

         NO+NC         LMF29-3008NC
    DC
    NO         LMF29-3008PA
 Non-    6-36VDC     PNP     NC         LMF29-3008PB
 Flush
       NO+NC         LMF29-3008PC
 Type    DC   Two wire      NO         LMF29-3008LA
     AC    system     NC
   AC 90-250VAC   control silicon     NO         LMF29-2008A

    NC         LMF29-2008B

    NO+NC
  Relay Output




 Ouput current    DC
         200mA


   Relay output
        300mA

 Output voltage drop
   DC/AC  below 3V/ 10V    two wire below 3.9V

 Consumption current
   DC below 15mA    AC Below10mA

 Detect object
    25 x 25 x 1 A3 iron

 Repeated precision

              0.05

 Response frequency         DC/AC            30Hz/10Hz

 Ambient Temperature
        -25℃~ +70℃

 Shell material

          ABS Plastic

 Protection grade

             IP67
