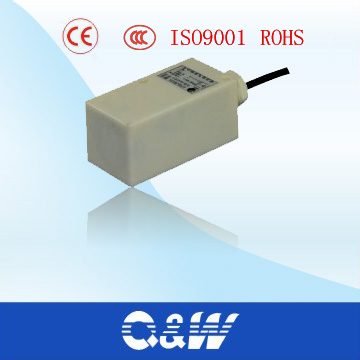

LMF16

Classification: Sensor - Proximity Switch - Inductive Proximity Switch - Square Type


LMF16









Detect distance



    NO
    NPN                NC

  NO+NC
       DC      PNP   NO
 Flush   6-36VDC
  NC
 Type

  NO+NC

  Two wire    NO
   system   NC
   AC   Control Silicon        NO
  90-250VAC
  NC


  NO+NC
    AC   Relay Output










  Detect distance

               15mm



    NO         LMF16-3015NA
    DC    NPN     NC         LMF16-3015NB

         NO+NC         LMF16-3015NC
    DC
    NO         LMF16-3015PA
 Non-    6-36VDC     PNP     NC         LMF16-3015PB
 Flush
       NO+NC         LMF16-3015PC
 Type    DC   Two wire      NO         LMF16-3015LA
     AC    system     NC
   AC 90-250VAC   control silicon     NO         LMF16-2015A

    NC         LMF16-2015B

    NO+NC
  Relay Output




 Ouput current    DC
         300mA


   Relay output
         300mA

 Output voltage drop
   DC/AC  below 3V/ 10V    two wire below 3.9V

 Consumption current
   DC below 15mA    AC Below10mA

 Detect object
    25 x 25 x 1 A3 iron

 Repeated precision

              0.04

 Response frequency         DC/AC            200Hz/15Hz

 Ambient Temperature
        -25℃~ +70℃

 Shell material

          ABS Plastic

 Protection grade

             IP67
