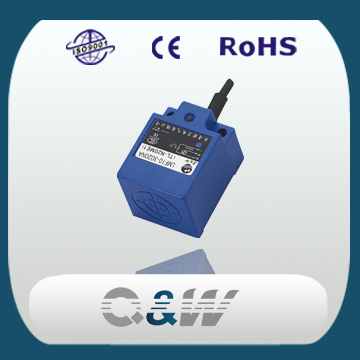

LMF10

Classification: Sensor - Proximity Switch - Inductive Proximity Switch - Square Type


LMF10







Detect distance
                 15mm


    NO             LMF10-3015NA
    NPN                NC         LMF10-3015NB

  NO+NC                              LMF10-3015NC
       DC      PNP   NO         LMF10-3015PA
 Flush   6-36VDC
  NC         LMF10-3015PB
 Type

  NO+NC         LMF10-3015PC

  Two wire    NO         LMF10-3015LA
   system   NC          LMF10-3015LB
   AC   Control Silicon        NO         LMF10-2015A
  90-250VAC
  NC         LMF10-2015B


  NO+NC
    AC   Relay Output










  Detect distance

              20mm



    NO         LMF10-3020NA
    DC    NPN     NC         LMF10-3020NB

         NO+NC         LMF10-3020NC
    DC
    NO         LMF10-3020PA
 Non-    6-36VDC     PNP     NC         LMF10-3020PB
 Flush
       NO+NC         LMF10-3020PC
 Type    DC   Two wire      NO         LMF10-3020LA
     AC    system     NC         LMF10-3020LB
   AC 90-250VAC   control silicon     NO         LMF10-2020A

    NC         LMF10-2020B

    NO+NC
  Relay Output




 Ouput current    DC
         200mA


   Relay output
         300mA

 Output voltage drop
   DC/AC  below 3V/ 10V    two wire below 3.9V

 Consumption current
   DC below 15mA    AC Below10mA

 Detect object
    45 x 45 x 1 A3 iron

 Repeated precision

              0.05

 Response frequency         DC/AC             100Hz/15Hz

 Ambient Temperature
        -25℃~ +70℃

 Shell material

          ABS Plastic

 Protection grade

             IP67
