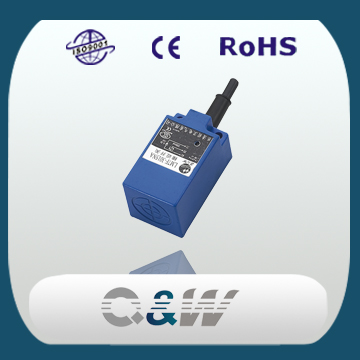

LMF7

Classification: Sensor - Proximity Switch - Inductive Proximity Switch - Square Type


LMF7







Detect distance
                 10mm


    NO             LMF7-3010NA
    NPN                NC         LMF7-3010NB

  NO+NC                              LMF7-3010NC
       DC      PNP   NO         LMF7-3010PA
 Flush   6-36VDC
  NC         LMF7-30108PB
 Type

  NO+NC         LMF7-3010PC

  Two wire    NO         LMF7-3010LA
   system   NC          LMF7-3010LB
   AC   Control Silicon        NO         LMF7-2010A
  90-250VAC
  NC         LMF7-2010B


  NO+NC
    AC   Relay Output










  Detect distance

              15mm



    NO         LMF7-3015NA
    DC    NPN     NC         LMF7-3015NB

         NO+NC         LMF7-3015NC
    DC
    NO         LMF7-3015PA
 Non-    6-36VDC     PNP     NC         LMF7-3015PB
 Flush
       NO+NC         LMF7-3015PC
 Type    DC   Two wire      NO         LMF7-3015LA
     AC    system     NC         LMF7-3015LB
   AC 90-250VAC   control silicon     NO         LMF7-2010A

    NC         LMF7-2010B

    NO+NC
  Relay Output




 Ouput current    DC
         200mA


   Relay output
         300mA

 Output voltage drop
   DC/AC  below 3V/ 10V    two wire below 3.9V

 Consumption current
   DC below 15mA    AC Below10mA

 Detect object
    35 x 35 x 1 A3 iron

 Repeated precision

              0.05

 Response frequency         DC/AC             200Hz/15Hz

 Ambient Temperature
        -25℃~ +75℃

 Shell material

          ABS Plastic

 Protection grade

             IP67
